NXP MimxRT1052 core ဘုတ်အဖွဲ့

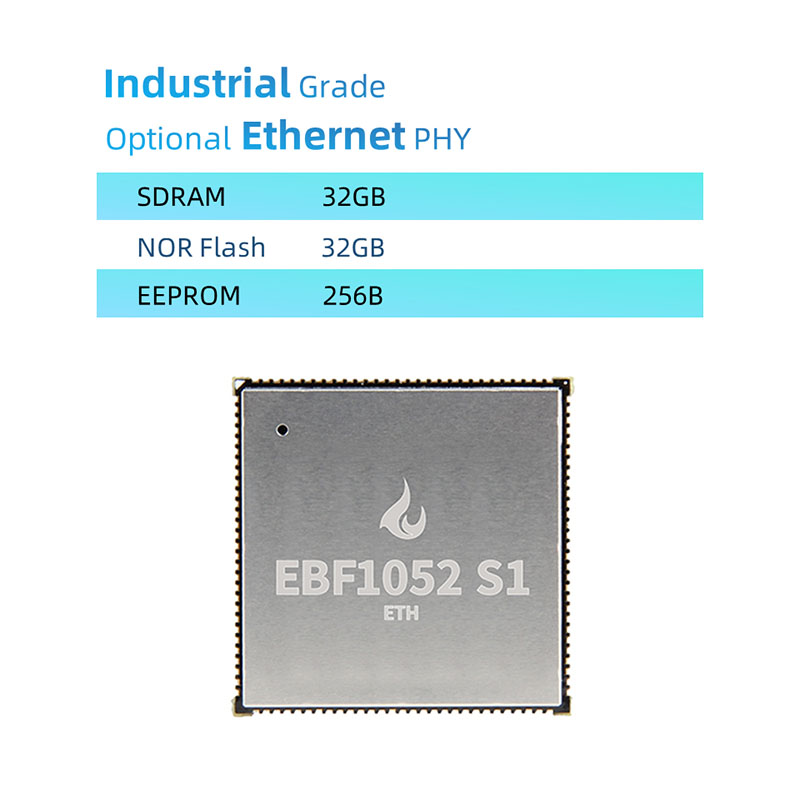

 NXP MimxRT1052 အဓိကဘုတ်အဖွဲ့ Som Som ကို NXP Mimxrt1052CVL5B ပရိုဆက်ဆာအပေါ်အခြေခံသည်

ဘုတ်အဖွဲ့အစိတ်အပိုင်းတစ်ခုလုံးကိုစက်မှုလုပ်ငန်းအဆင့်ပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်

 NXP MimxRT1052 Core ဘုတ်အဖွဲ့တွင် Hardware အရင်းအမြစ်များတွင် 32MB SDRAM, 32MB, 256 ခ EEPROM တို့ပါဝင်သည်။ chip ကို ဦး ဆောင်နေကြသည်။

NXP MimxRT1052 Core ဘုတ်အဖွဲ့ som parameters တွေကို

အဓိကဘုတ်အဖွဲ့ signal interface parametecters

Main Chip: MimxRT1052CVL5B, Cortex-M7 Core, အဓိကကြိမ်နှုန်း 528MHz

SDRAM: 32MB, BGA Package, Brand Iss1, စက်မှုတန်းအဆင့်

Flash: 32MB, WANS8 Package, Brand ISS, စက်မှုတန်းအဆင့်

EEPROM: AT24C02 256 ခ

Ethernet Phy: Lan8720A optional ကို

PCB အရွယ်အစား: 32 * 32mm

Power Supply: 5V

Shield cover: optional shield cover

GPIII: 116, PIN pin spacing 1.0 မီလီမီတာတွင် Semc Bus မှလွဲ. ကျန် i0 ၏ကျန်

အလုပ်လုပ်အပူချိန်: -40 ~ 85 ဒီဂရီစင်တီဂရိတ်, စက်မှုတန်းအဆင့်

core ဘုတ်အဖွဲ့ signal interface ကို

Ethernet: 1 ရုပ်သံလိုင်း, core board တွင် Ethernet Phy ရှိသည့်အခါသာရွေးချယ်နိုင်သည်

LCD: RGB565 Ethernet ကိုသုံးသောအခါ RGB565 သာ Ethernet ကိုအသုံးပြုသောအခါ RGB565 / 888 ကို Ethernet အသုံးမပြုသောအခါအသုံးပြုနိုင်သည်

USB: High-Speed ​​Phy နှင့်အတူ 2 လိုင်းများ

SDIO: 2 လိုင်းများ

i²c: 4

SPI: 4

UART: 8

စိုင်း: 3

CSI: 1

ADC: 2 (16 လိုင်းများ), 12bit

pwm: 4

JTAG: 1 ရုပ်သံလိုင်း

spdif: 2 လိုင်းများ

2

မှတ်စု: အထက်ပါအချက်အလက်များကိုပြန်လည်အသုံးပြုနိုင်သည်, ကျေးဇူးပြု. အဓိကဘုတ်အဖွဲ့ဖော်ပြချက်ကိုရည်ညွှန်းဒီဇိုင်းအဖြစ်ရည်ညွှန်းကိုးကားပါ

အဆိုပါဒိုင်းလွှားအဖုံးလိုဂိုအနိမ့်ဆုံးအမိန့် 500 နှင့်အတူစိတ်ကြိုက်နိုင်ပါတယ်
