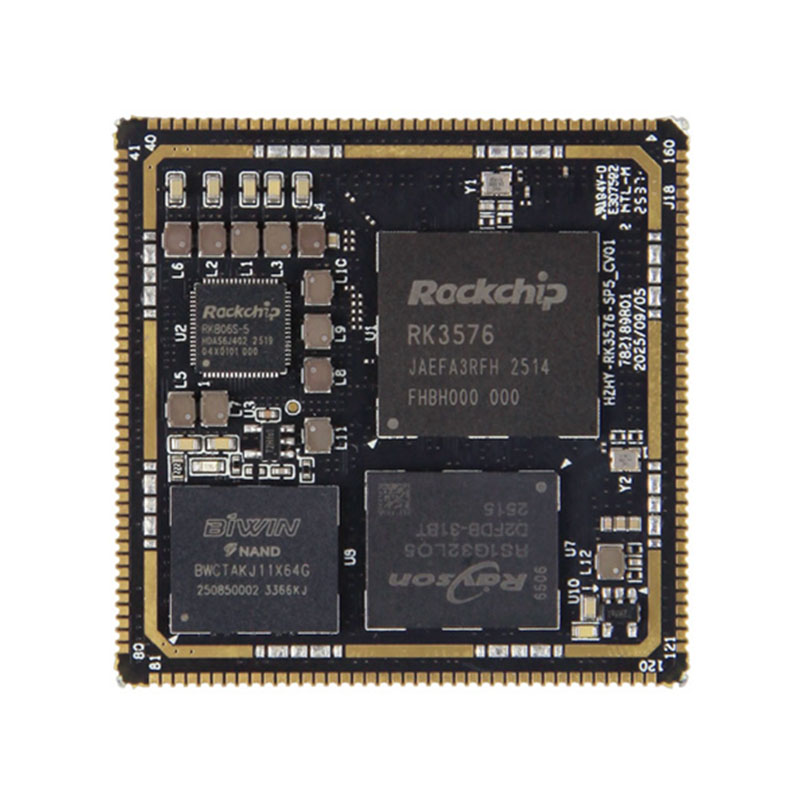

Rockchip RK3576 SOM

RK3576 SOM ၏ အူတိုင်တွင် 2.2GHz နှင့် Cortex-A53 core လေးခု ပါဝင်သော အားကောင်းသည့် Octa-core CPU ဖွဲ့စည်းမှုပုံစံကို တည်ရှိနေသည်။ ဤကြီးမားသော.LITTLE ကွဲပြားသောဗိသုကာလက်ရာသည် စွမ်းအင်လိုအပ်ချက်များရှိသောစက်မှုပတ်ဝန်းကျင်အတွက်အရေးပါသော ပြင်းထန်သောစွမ်းအင်လိုအပ်ချက်များရှိသောစက်မှုလုပ်ငန်းပတ်ဝန်းကျင်အတွက်အရေးပါပြီး ရှုပ်ထွေးများပြားသောအလုပ်များလုပ်ဆောင်ခြင်းအတွက် သာလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်ကိုသေချာစေကာ ရှုပ်ထွေးသောလုပ်ဆောင်စရာများစွာအတွက် စွမ်းဆောင်ရည်ကိုသေချာစေပါသည်။

6TOPS@INT8 NPU ဖြင့် တပ်ဆင်ထားပြီး၊ RK3576 SOM သည် စက်ပေါ်ရှိ AI အနုမာနတွင် ထူးချွန်သည်။ ၎င်းသည် INT4၊ INT8 နှင့် FP16 အပါအဝင် ရောနှော-တိကျမှုလုပ်ဆောင်မှုများကို ပံ့ပိုးပေးကာ TensorFlow နှင့် PyTorch ကဲ့သို့သော ပင်မနက်ရှိုင်းသောသင်ယူမှုဘောင်များနှင့် အပြည့်အဝသဟဇာတဖြစ်သည်။ ၎င်းသည် developer များအား cloud computing ကို အားကိုးခြင်းမရှိဘဲ၊ latency လျှော့ချရန်နှင့် data privacy ကိုတိုးမြှင့်ခြင်းကဲ့သို့သော AI အပလီကေးရှင်းများကို ချောမွေ့စွာအသုံးချနိုင်စေပါသည်။

ပေါင်းစပ်ထားသော Mali-G52 MC3 GPU သည် SOM ၏ မာလ်တီမီဒီယာနှင့် ဂရပ်ဖစ်စွမ်းရည်များကို ပိုမိုမြှင့်တင်ပေးပါသည်။ OpenGL ES 3.2 နှင့် Vulkan 1.2 ကဲ့သို့သော လုပ်ငန်းဆိုင်ရာ စံနှုန်းများကို ပံ့ပိုးပေးခြင်းဖြင့် ၎င်းသည် ချောမွေ့သော 3D rendering၊ high-definition video processing နှင့် advanced UI visualization—စက်မှုလုပ်ငန်း HMI၊ digital signage နှင့် intelligent surveillance systems ကဲ့သို့သော အပလီကေးရှင်းများအတွက် ပြီးပြည့်စုံပါသည်။

စက်မှုအဆင့်ဖြေရှင်းချက်တစ်ခုအနေဖြင့် RK3576 SOM သည် ခက်ခဲကြမ်းတမ်းသောအခြေအနေများတွင်ပင် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေသည့်စက်မှုပတ်ဝန်းကျင်၏ပြင်းထန်သောတောင်းဆိုချက်များကိုဖြည့်ဆည်းရန် အင်ဂျင်နီယာချုပ်ထားပါသည်။ ကျွန်ုပ်တို့သည် စိတ်ကြိုက်အင်တာဖေ့စ်ဖွဲ့စည်းပုံများ၊ မှတ်ဉာဏ်ရွေးချယ်မှုများနှင့် ဆော့ဖ်ဝဲလ်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းအပါအဝင် သင်၏ သီးခြားပရောဂျက်လိုအပ်ချက်များနှင့်အံဝင်ခွင်ကျဖြစ်စေသော လိုက်လျောညီထွေဖြစ်စေသော OEM နှင့် ODM စိတ်ကြိုက်ပြင်ဆင်ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။ ပုံမှန် RK3576 core board သို့မဟုတ် စိတ်ကြိုက်ထည့်သွင်းထားသော ဘုတ်ပြားကို လိုအပ်သည်ဖြစ်စေ ကျွန်ုပ်တို့၏ဖြေရှင်းချက်သည် သင့်ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်ရေးစက်ဝန်းကို အရှိန်မြှင့်ပေးပြီး ဈေးကွက်မှအချိန်ကို လျှော့ချပေးပါသည်။

ယုံကြည်စိတ်ချရသော၊ စွမ်းဆောင်ရည်မြင့် မြှုပ်နှံထားသည့် ပလပ်ဖောင်းတစ်ခုအတွက် Rockchip RK3576 SOM ကို ရွေးချယ်ပြီး စက်မှုအဆင့်ကြာရှည်ခံမှု၊ အားကောင်းသော AI ကွန်ပျူတာနှင့် စွယ်စုံရ စိတ်ကြိုက်ပြင်ဆင်ခြင်း—သင်၏ ဉာဏ်ရည်ထက်မြက်သော အစွန်းအထင်းအသုံးချမှုများအတွက် ဖြစ်နိုင်ခြေအသစ်များကို လော့ခ်ဖွင့်ပေးသည်။

RK3576 SOM ဟာ့ဒ်ဝဲ သတ်မှတ်ချက်များ

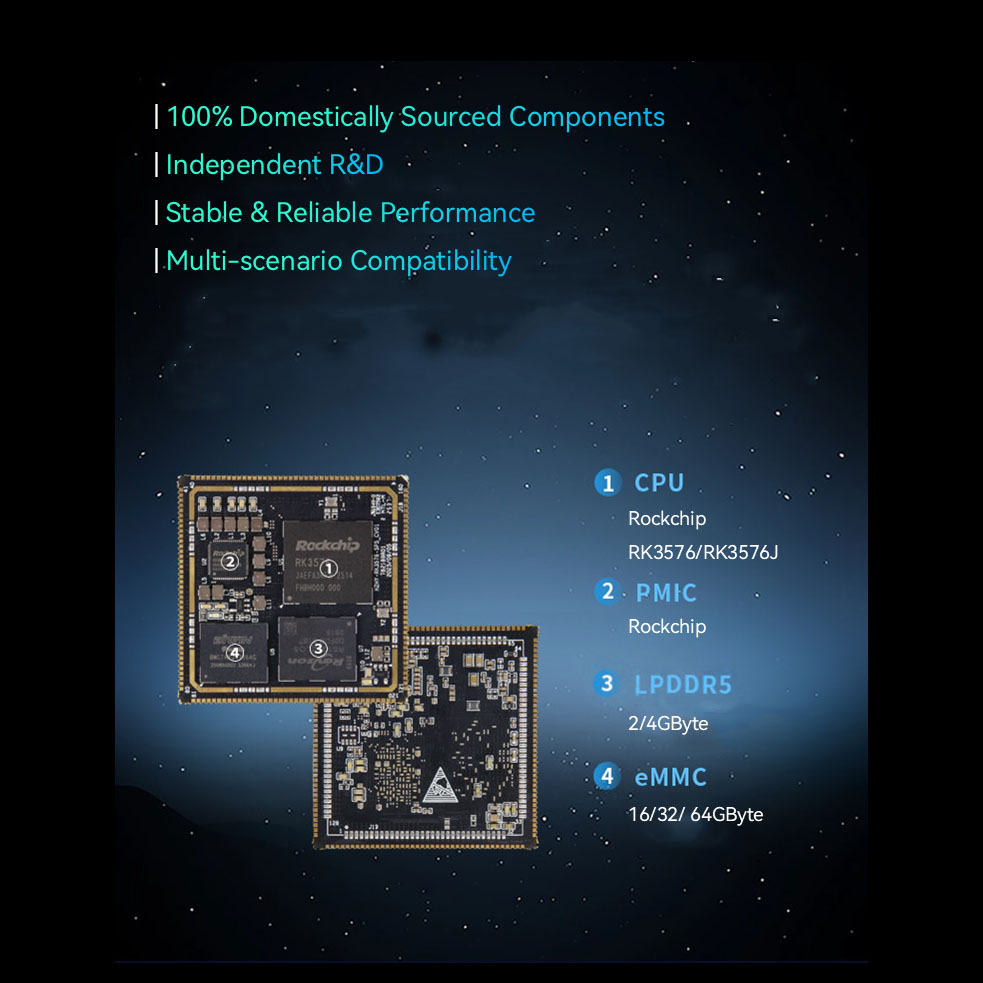

● CPU- Quad-core Cortex-A72 ပရိုဆက်ဆာ + Quad-core Cortex-A53 ပရိုဆက်ဆာ

● နာရီအမြန်နှုန်း- 2.2GHz

● မမ်မိုရီ- 2/4GB LPDDR5 (ဝယ်ယူထားသောဗားရှင်းပေါ်မူတည်၍ စွမ်းဆောင်ရည် ကွဲပြားသည်)

● EMMC- 32/64GB eMMC (ဝယ်ယူထားသောဗားရှင်းပေါ်မူတည်၍ စွမ်းဆောင်ရည် ကွဲပြားသည်)

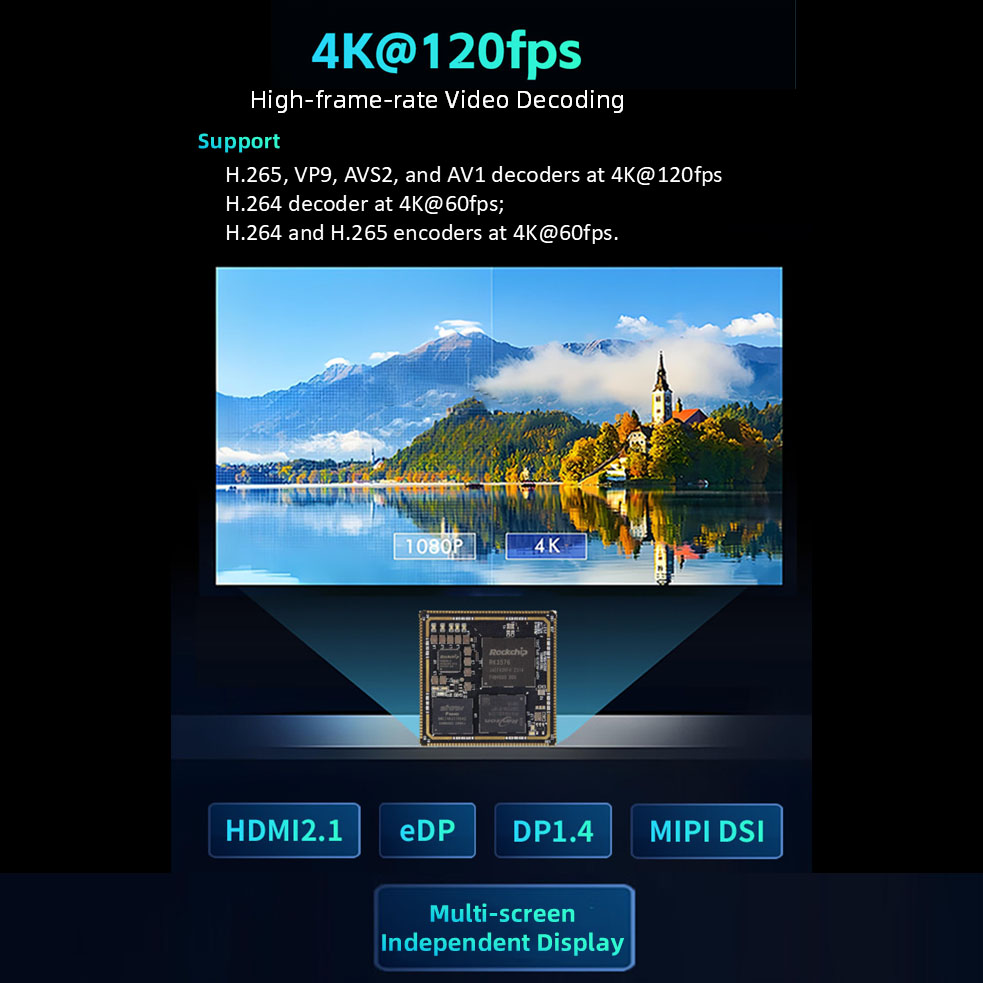

● မာလ်တီမီဒီယာလုပ်ဆောင်ခြင်း- 4K@120fps H.265၊ VP9၊ AVS2 နှင့် AV1 ကုဒ်ဒါများကို ပံ့ပိုးပေးသည်။ 4K@60fps H.264 ဒီကုဒ်ဒါကို ပံ့ပိုးပေးသည်။ 4K@60fps H.264 နှင့် H.265 ကုဒ်နံပါတ်များ၊ အရည်အသွေးမြင့် JPEG ကုဒ်ဒါ/ကုဒ်ဒါကို ပံ့ပိုးသည်

● ဂရပ်ဖစ် ပရိုဆက်ဆာ- ARM Mali-G52-MC3

● NPU- တပ်ဆင်ပြီး သီးခြားလွတ်လပ်သော NPU၊ 6 ထိပ်တန်း ကွန်ပြူတာစွမ်းအား @INT8

● အတိုင်းအတာ- 45mm x 45mm

● အင်တာဖေ့စ်- တံဆိပ်ခေါင်း-အပေါက် မျက်နှာပြင်၊ 288 ပင်ထိုး

● အပူချိန် : -40°C~+85°C / 0°C~+70°C

● Operating Voltage: 5V

● လည်ပတ်မှုစနစ်- Linux၊ Ubuntu

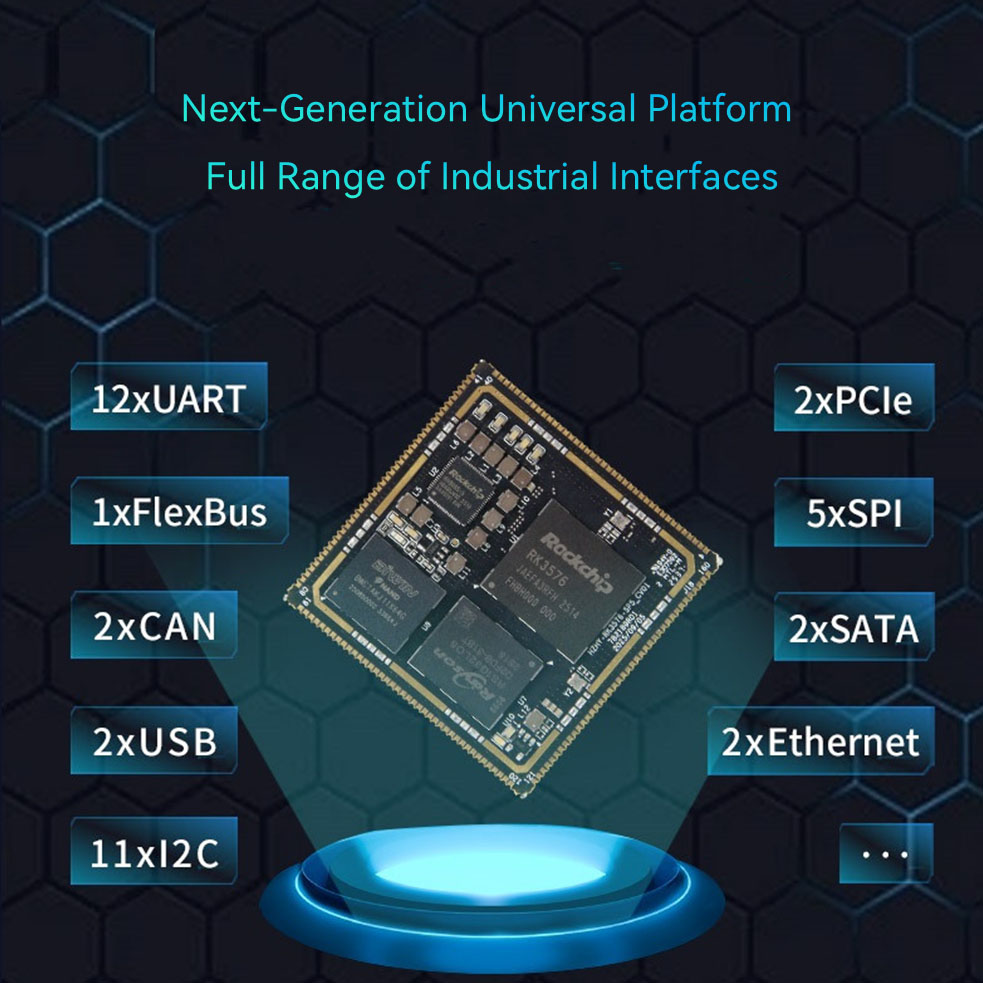

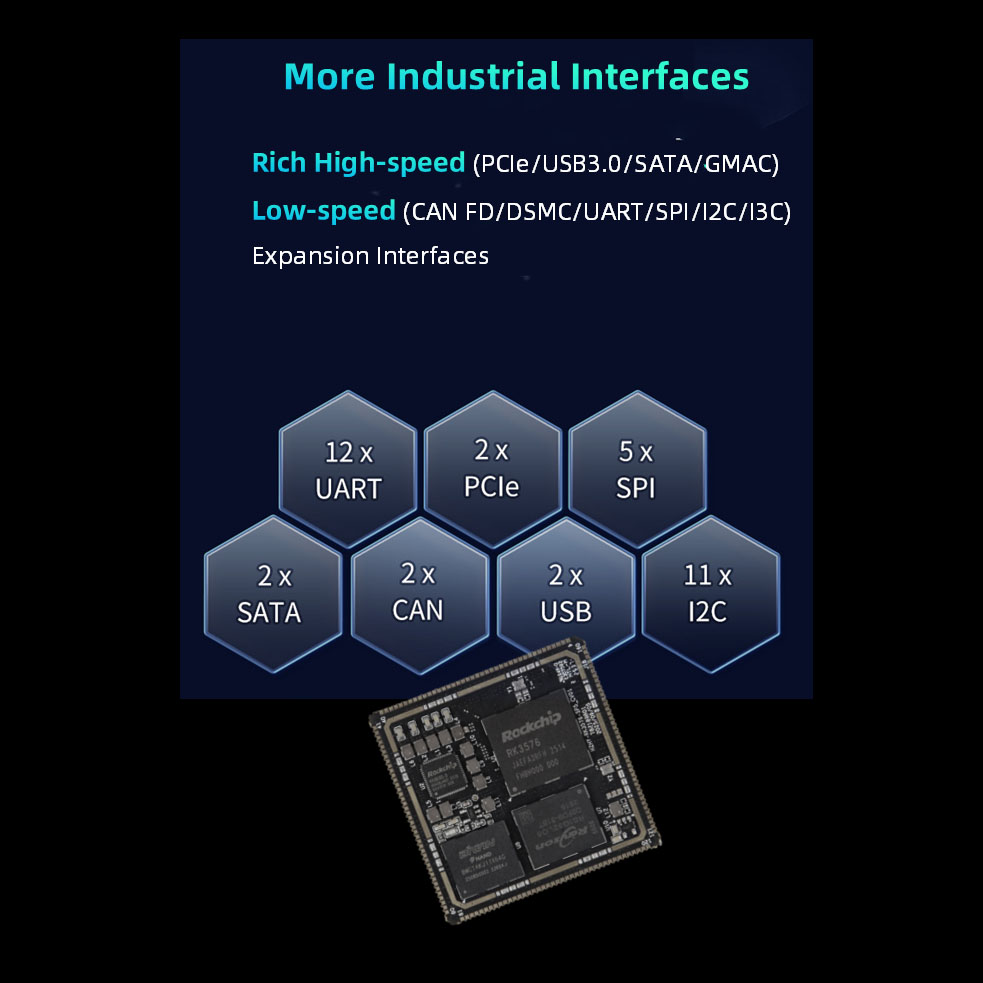

RK3576 SOM လုပ်ဆောင်ချက်ဆိုင်ရာ ကန့်သတ်ချက်များ

● SDMMC (≤2 လိုင်းများ): SDI03.0 ပရိုတိုကောနှင့် MMCV4.51 ပရိုတိုကောကို ပံ့ပိုးပေးသည်။ 4-ဝါယာကြိုးဒေတာဘတ်စ်ကားအကျယ်; အမြင့်ဆုံးအမြန်နှုန်း 200MHz ဖြင့် SDR104 မုဒ်ကို ပံ့ပိုးပေးသည်။ မှတ်ချက်- SDMMC0 ကသာ System Boot ကို ပံ့ပိုးပေးပြီး SD ကတ်လုပ်ဆောင်ချက်အတွက် ပုံသေသတ်မှတ်ထားသည်။

EMMC/UFS လပ်နေချိန်တွင် SD ကတ်မှတစ်ဆင့် ဖိုင်းဝဲအဆင့်မြှင့်တင်မှုကို ပံ့ပိုးပေးပြီး EMMC/UFS စတင်ပြီးနောက် SD ကတ်မှတစ်ဆင့် EMMC/UFS ၏ ဖိုင်းဝဲအဆင့်မြှင့်တင်မှုကိုလည်း ပံ့ပိုးပေးပါသည်။ SDMMC0 သည် အရံနှင့် အမှန်တကယ်လည်ပတ်မှုမုဒ်အရ VCCIO_SD_S0 မှ 1.8V သို့မဟုတ် 3.3V အထွက်အား စီစဉ်သတ်မှတ်ပေးသည်။ SDMMC1 သည် 3.3V; ပင်ရင်းရင်းမြစ်အချို့ကို ပေါင်းထည့်ထားသည်။

● SARADC (≤7 လိုင်းများ): SARADC ရုပ်ထွက်သည် 12-ဘစ်၊ အမြန်နှုန်း 1MS/s၊ အဝင်ဗို့အား အပိုင်းသည် 0~1.8V; မှတ်ချက်။ SARADC_VIN1 ကို သော့တန်ဖိုးထည့်သွင်းမှုနမူနာပို့တ်အဖြစ် ပုံသေသတ်မှတ်ထားပြီး၊ ပြန်လည်ရယူခြင်းမုဒ်ခလုတ် (မွမ်းမံ၍မရနိုင်ပါ)၊

SARADC_VIN2 သည် ဘုတ်အဖွဲ့ ဟာ့ဒ်ဝဲ ID ဖြစ်ပြီး ထုတ်မထုတ်ပါ။ SARADC_VIN3 ကို အသံသိရှိခြင်းအတွက် ဘီလ်ဆစ်ဖြင့် ပြုလုပ်ထားသည်။

SARADC_VIN4~7 ကို တိုက်ရိုက်အသုံးပြုနိုင်ပါသည်။

● USB (≤2 လိုင်းများ): မှတ်ချက်- USB2_OTG0 သည် RK3576 အတွက် မူရင်း ဖာမ်းဝဲလ် လောင်ကျွမ်းသည့် ပေါက်ပေါက်ဖြစ်ပြီး၊ ကျေးဇူးပြု၍ အပလီကေးရှင်းတွင် ဤအင်တာဖေ့စ်ကို သေချာကြိုတင်စာရင်းသွင်းပါ။ USB3 နှင့် USB2.0 OTG သည် Device သို့မဟုတ် HOST အဖြစ်သာ တစ်ပြိုင်နက် လုပ်ဆောင်နိုင်သည်။ USB3 OTG0 ၏ SS အချက်ပြ (5Gbps) ကို DP1.4 ဖြင့် မြှောက်စားထားသည်။ USB3 OTG1 ၏ SS အချက်ပြ (5Gbps) ကို PCIE1 သို့မဟုတ် SATA1 ဖြင့် မြှောက်စားထားပြီး PCIE သို့မဟုတ် SATA လုပ်ဆောင်ချက်သို့ သတ်မှတ်သည့်အခါ USB လုပ်ဆောင်ချက်ကို အသုံးမပြုနိုင်ပါ။

● SATA (≤2 လိုင်းများ): SATA PM လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်၊ အပေါက်တစ်ခုစီသည် စက် 5 ခုကို ပံ့ပိုးပေးနိုင်ပါသည်။ SATA 1.5Gb/s၊ SATA 3.0Gb/s၊ SATA 6.0Gb/s၊ eSATA ကိုထောက်ပံ့သည်။

မှတ်ချက်- SATA0 နှင့် PCIe0 controllers များကို multiplexed; SATA1 နှင့် PCIe1 သို့မဟုတ် USB3_OTG1 controllers များကို multiplexed;

● PCIe (≤2 လိုင်းများ): 2 PCIe 2.1 ထိန်းချုပ်ကိရိယာ နှစ်ခုစလုံးသည် RC မုဒ်ကိုသာ ပံ့ပိုးသည်;

မှတ်ချက်- PCIe0 နှင့် SATA0 controllers များကို multiplexed; PCIe1 နှင့် SATA1 သို့မဟုတ် USB3_OTG1 controllers များကို multiplexed;

● MIPI DPHY CSI RX (≤2 လိုင်းများ): 2 MIPI DPHY CSI RX အပေါက်များ၊ 2/4-လမ်းသွား MIPI-CSI မုဒ်ကို ပံ့ပိုးပေးသည်။

မှတ်ချက်- 2-လမ်းသွား + 2-လမ်းသွားမုဒ်သို့ ပိုင်းခြားခြင်းကို လောလောဆယ် မပံ့ပိုးနိုင်ပါ။ အများဆုံး ကင်မရာ 2 လုံး ချိတ်ဆက်နိုင်သည်။

● MIPI DCPHY CSI RX (≤1 ချန်နယ်): 1 MIPI DCPHY CSI RX အပေါက်၊ 1/2/4-လမ်းသွား MIPI-DPHY မုဒ် သို့မဟုတ် 0/1/2 Trio MIPI-CPHY မုဒ်ကို ပံ့ပိုးပေးသည်။

● မှတ်ချက်- 2 လမ်းသွား + 2 လမ်းသွားမုဒ်သို့ ပိုင်းခြားခြင်းကို မပံ့ပိုးပါ။ MIPI DCPHY Combo PHY ၏ TX နှင့် RX ကို DPHY TX နှင့် DPHY RX မုဒ်များကဲ့သို့ တပြိုင်နက်တည်းသာ သို့မဟုတ် CPHY TX နှင့် CPHY RX မုဒ်များကဲ့သို့ တပြိုင်နက်တည်းသာ သတ်မှတ်နိုင်သည်။ CIF (≤1 ချန်နယ်): 1 ချန်နယ် အမြင့်ဆုံး 16-bit DVP မျက်နှာပြင်၊ 8/10/12/16-bit ကို ပံ့ပိုးသည်၊

မှတ်ချက်- 3.3V အင်တာဖေ့စ်၊ အချို့သော pin အရင်းအမြစ်များကို မျှဝေထားသည်။

● HDMI TX (≤1 ချန်နယ်): HDMI 2.1 အထိ ပံ့ပိုးသည်၊ 4K@120Hz အတွက် အများဆုံး ပံ့ပိုးမှု၊ HDMI FRL မုဒ်ကို ပံ့ပိုးပြီး HDMI TMDS မုဒ်နှင့် နောက်သို့ လိုက်ဖက်ပါသည်။

မှတ်ချက်- eDP ထိန်းချုပ်ကိရိယာဖြင့် မျှဝေထားသည်။

● eDP (≤1 ချန်နယ်): eDP 3.1 အထိ ပံ့ပိုးသည်၊ 4K@60Hz အတွက် အများဆုံး ပံ့ပိုးမှု၊ 1/2/4 လမ်းကြောမုဒ်များကို ပံ့ပိုးသည်၊ Swap ကို မပံ့ပိုးပါ။ မှတ်ချက်- eDP ထိန်းချုပ်ကိရိယာဖြင့် မျှဝေထားသည်။

● MIPI DCPHYCSI TX (≤1 ချန်နယ်): 1 MIPI DCPHYCSI RX အပေါက်၊ 1/2/3/4 လမ်းကြောများ MIPI-DPHY မုဒ် သို့မဟုတ် 0/1/2 Trio MIPI-CPHY မုဒ်ကို ပံ့ပိုးသည်၊

● မှတ်ချက်- 2Lane+2Lane မုဒ်သို့ ပိုင်းခြားခြင်းကို မပံ့ပိုးပါ။ MIPI DCPHY Combo PHY ၏ TX နှင့် RX ကို DPHY TX၊ DPHY RX မုဒ်၊ သို့မဟုတ် CPHY TX၊ CPHY RX မုဒ်ကဲ့သို့ တပြိုင်နက်တည်းသာ configure လုပ်နိုင်ပါသည်။

● DP (≤1 ချန်နယ်): eDP 3.1 အထိ ပံ့ပိုးသည်၊ 4K@120Hz အတွက် အများဆုံး ပံ့ပိုးမှု၊ 1/2/4 လမ်းကြောမုဒ်များကို ပံ့ပိုးသည်၊ Swap ကို ပံ့ပိုးသည်၊

မှတ်ချက်- USB3 OTG0 ၏ SS အချက်ပြမှုဖြင့် မျှဝေထားသည်။

● LCD (≤1 ချန်နယ်): 24-bit RGB မုဒ်ကို ပံ့ပိုးပေးသည်၊ အမြင့်ဆုံး ရုပ်ထွက် 1920x1080@60Hz; 16-bit BT1120 မုဒ်ကို ပံ့ပိုးပေးသည်၊ အမြင့်ဆုံး resolution 1920x1080@60Hz; 8-bit BT656 မုဒ်ကို ပံ့ပိုးပေးသည်၊ အမြင့်ဆုံး resolution 720x576@60Hz; မှတ်ချက်- ပင်နံပါတ်အရင်းအမြစ်အချို့ကို မျှဝေထားသည်။

● EBC (≤1 ချန်နယ်): 8-ဘစ်/16-ဘစ် အထွက်ကို ပံ့ပိုးပေးသည်၊ အများဆုံး မီးခိုးရောင်စကေး 32 အဆင့်၊ အမြင့်ဆုံး ရုပ်ထွက် 2560x1920@85Hz;

မှတ်ချက်- ပင်နံပါတ်အရင်းအမြစ်အချို့ကို မျှဝေထားသည်။

● အသံ (≤9 လိုင်းများ): SAI အုပ်စု 5 ခု၊ master-slave mode၊ 8 မှ 32-bit width နှင့် 48kHz အထိ နမူနာနှုန်းများ။ PDM အုပ်စု 2 ခု၊ မာစတာမုဒ်၊ 8-channel ထည့်သွင်းနိုင်စွမ်းကို ပံ့ပိုးပေးသော၊ 16 မှ 32-ဘစ်အကျယ်၊ နှင့် နမူနာနှုန်း 192kHz အထိ၊ SPDIFTX အုပ်စု 2 ခု၊ DSM PWMAudio အုပ်စု 1 ခု၊

မှတ်ချက်။

● Ethernet (≤2 လိုင်းများ): 10/100/1000Mbps ဒေတာထုတ်လွှင့်မှုနှုန်းများဖြင့် RGMII အင်တာဖေ့စ် 2 ခုကို ပံ့ပိုးပေးသည်။

မှတ်ချက်- 3.3V RGMII/RMII အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

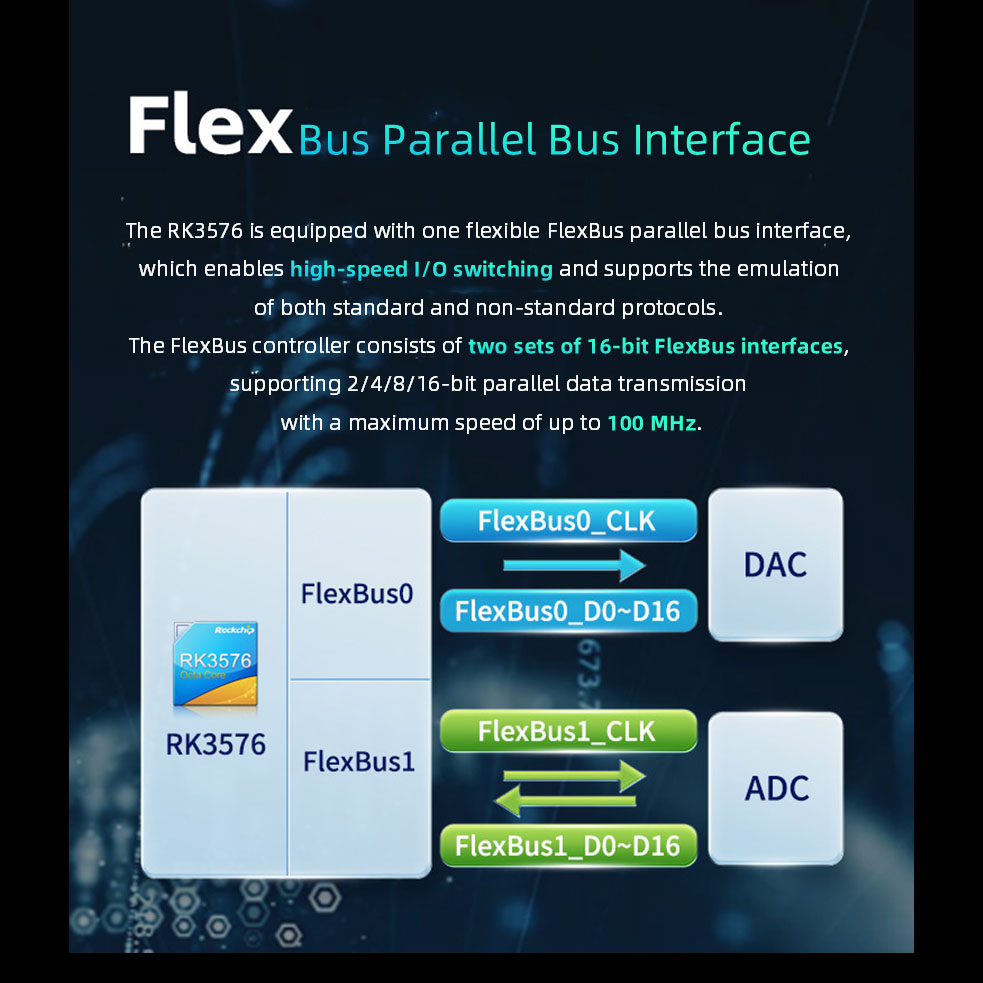

● FlexBus (≤1 ချန်နယ်)- လိုက်လျောညီထွေရှိသော အပြိုင်ဘတ်စ်ကား အင်တာဖေ့စ်တစ်ခုအား ပံ့ပိုးပေးသည် - မြန်နှုန်းမြင့် I/O ကူးပြောင်းခြင်းကို ရရှိနိုင်ပြီး အချို့သော စံပရိုတိုကောများ သို့မဟုတ် မမှန်သော ပရိုတိုကောများကို အတုယူနိုင်ပါသည်။ ပုံမှန်အပလီကေးရှင်းအခြေအနေတစ်ခုသည် မြန်နှုန်းမြင့် 16-bit ADC နှင့် 16-bit DAC ပေါင်းစပ်မှုဖြစ်သည်။

မှတ်ချက်- 3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● DSMC (≤1 ချန်နယ်): ဒေတာနှစ်ထပ်နှုန်း အမှတ်စဉ် မျက်နှာပြင်။ PSRAM စက်ပစ္စည်း ဆက်သွယ်မှု သို့မဟုတ် LocalBus ၏ အရံဆက်သွယ်ရေး (FPGA ကဲ့သို့) တွင် အဓိကအားဖြင့် အသုံးပြုသည်။ မှတ်ချက်- 3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● UART (≤12 လိုင်းများ): အများဆုံး ပံ့ပိုးထားသော baud နှုန်းသည် 8Mbps ဖြစ်သည်။

မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● I³C (≤2 လိုင်းများ)- 7-bit နှင့် 10-bit လိပ်စာမုဒ်များကို ပံ့ပိုးပေးသည်၊ အမြင့်ဆုံးအမြန်နှုန်း 12.5 Mbit/s အထိ၊ I²C bus နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး အမြင့်ဆုံးအမြန်နှုန်း 400 Kbit/s အထိရှိသည်။ မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● I²C (≤11 လိုင်းများ): အမြင့်ဆုံးအမြန်နှုန်း 400 Kbit/s အထိ 7-bit နှင့် 10-bit လိပ်စာမုဒ်များကို ပံ့ပိုးပေးသည်။

မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။ SPI (≤5 ချန်နယ်များ)- ပြင်ဆင်သတ်မှတ်နိုင်သော မာစတာ/ကျွန်မုဒ်။ မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● CAN (≤2 လိုင်းများ): CAN-FD ကို ပံ့ပိုးသည်၊ 1Mbps ထောက်ပံ့သည်။

မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

● PWM (≤3 ချန်နယ်များ): 3 PWM ချန်နယ် 16 လိုင်းအထိ ပံ့ပိုးပေးသည့် သီးခြားလွတ်လပ်သော PWM ထိန်းချုပ်ကိရိယာများ၊ 32-ဘစ်တိုင်မာ/ကောင်တာ။

မှတ်ချက်- 1.8V/3.3V အင်တာဖေ့စ်၊ ပင်နံပါတ်ရင်းမြစ်အချို့ကို မျှဝေထားသည်။

မှတ်ချက်- အချို့သော ပင်ရင်းရင်းမြစ်များကို ပေါင်းထည့်ထားသည်။ အသေးစိတ်အတွက် Pin Function Comparison Table ကို ဖတ်ရှုပါ။

နမူနာများနှင့် နောက်ထပ်အချက်အလက်များအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

ဝန်ဆောင်မှု အားသာချက်များ

အနည်းဆုံးမှာယူမှု- 1 ယူနစ် | အစုလိုက် အမှာစာများကို ပံ့ပိုးထားသည် | အခမဲ့ SDK | အခမဲ့နည်းပညာပံ့ပိုးမှု | စိတ်ကြိုက်ပြင်ဆင်မှုကို လက်ခံထားသည်။

RK3576 SOM အသေးစိတ်များ
